|
翻边
(1)材料的塑性
材料的延伸率δ、应变硬化指数和各向异性系数越大，极限翻边系数就越小，有利于翻边。
(2)孔的加工方法
预制孔的加工方法决定了孔的边缘状况，孔的边缘无毛刺、撕裂、硬化层等缺陷时，极限翻边系数就越小，有利于翻边。目前，预制孔主要用冲孔或钻孔方法加工，数据显示，钻孔比一般冲孔的min小。采用常规冲孔方法生产效率高，特别适宜加工较大的孔，但会形成孔口表面的硬化层、毛刺、撕裂等缺陷，导致极限翻边系数变大。采取冲孔后进行热处理退火、修孔或沿与冲孔方向相反的方向进行翻孔使毛刺位于翻孔内侧等方法，能获得较低的极限翻边系数。用钻孔后去毛刺的方法，也能获得较低的极限翻边系数，但生产效率要低一些。
(3)预制孔的相对直径
预制孔的相对直径/越小，极限翻边系数越小，有利于翻边。这是因为同样的预制孔径，材料的厚度越大，厚度方向压应的允许绝对值增大，根据体积不变定律，所以翻边时变形区边缘将要开裂时的极限切向应变值增大，由可知，极限翻边系数就越小。
(4)凸模的形状
球形凸模的极限翻边系数比平底凸模的小。此外，抛物面、锥形面和较大圆角半径的凸模也比平底凸模的极限翻边系数小。因为在翻边变形时，球形或锥形凸模是凸模前端最先与预制孔口接触，在凹模口区产生的弯曲变形比平底凸模的小，更容易使孔口部产生塑变形。所以相同翻边孔径D和材料厚度t时，可以翻边的预制孔径更小，因而极限翻边系数就越小。

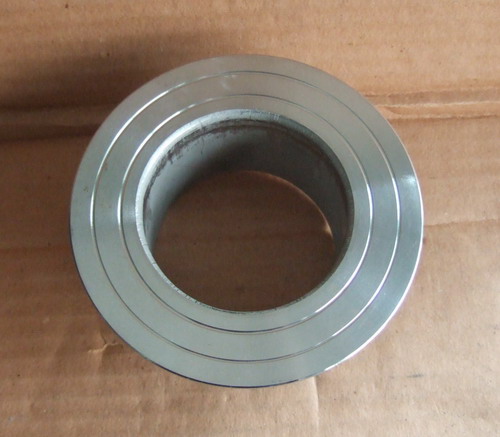

翻边的制造标准：MSS SP-43、ASME B16.9、GB/T12459等标准。材质有碳钢、不锈钢、合金钢等 |
